产品介绍

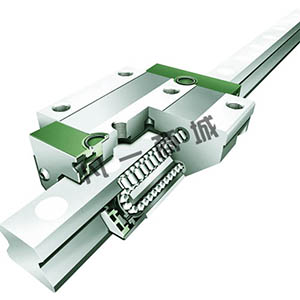

直线导轨是传输运动的理想之选。对于旋转轴承,距离的设计要考虑运行时是滚动或是滑动。对于直线部件的要求依应用领域不同而有所差异。在传输和上料系统中,同时要求的是速度和精度,例如,测量仪器,强调的就是精确度和刚性。为特定的应用找到恰当的直线导引系统,完备的产品和认真的咨询是很重要的。 INA 提供:宽泛的直线产品和专业的服务:更近一步,恰当匹配一定应用的附件会使导轨系统的综合标准范围更优化。
直线滚动轴承包括直线导引系统,滚轮导引系统,光轴及直线球轴承导引系统,平板保持架导引系统,直线循环滚珠或滚柱导引系统以及驱动单元(执行器和工作台)。另外, INA 也制造特殊的微型导引系统,用于小型的设计应用。例如,机电一体化和精密工业上的应用。 这些紧凑的元件具有非常大的承载能力、低摩擦、高刚性、还有保持架和循环类型供您选择。由于设计紧凑,它们可替代需要很大空间的方案。
INA直线导轨引系统为即装型定位导轨,主要为无行程限制。平板保持架导引系统和直线导引副由于保持架的原因用于有限行程的场合。 滑块支持来自各个方向的力-除了运动方向-及绕所有轴的力矩。带有直线球轴承的光轴导引系统适用于支撑从两个方向来的负载,并可补偿光轴静态的偏差。由于运行中经常要求高刚性和高精度,大多数单元已预载或者或安装时能被预载。由于不同的精度和预载级别,可满足应用中不同的导引和定位的要求。
直线滑动轴承是无限行程长度的直线定位轴承。这些直线导引系统可能是微型滑动导引系统,INA直线滑动轴承和INA直线滑动轴承单元以及平板导引系统。微型滑动导引系统包括一个导轨/滑块系统和无需维护的滑动层,INA直线滑动轴承单元是一个低维护要求的安装在轻金属圈内的INA衬套。平板导引系统是维护要求极低的滑动层在导轨上的导引系统。滑动导引系统几乎无磨损,又有着高静态承载能力,对冲击载荷和污染不敏感,噪音小,运行无粘滑现象。无需维护的滑动导引系统不需要润滑,低维护要求材料,良好的极限运行特性。由于多用途的特性,滑动导引系统用于很多领域,特别是要求免维护或者低维护,有润滑油不足的可能或不能用润滑油的场合。
INA导轨直线滑动导引系统的使用寿命取决于负载,滑动速度,温度和运行周期。有一些额外的限制因素,包括污染、干运转的腐蚀、或润滑不足出现的润滑剂老化。因此,基本额定寿命是仅供参考 。直线滑动轴承上的很多外界影响是无法估算。因此,运行条件下的测试出的导引系统的使用寿命是最准确可靠的。
INA直线导轨RUE系列,KUSE系列型号
KUVE 25 B SB ZHP KUVE25-B-SB-ZHP
KUVE 25 B SL KUVE25-B-SL
KUVE 25 B SN KUVE25-B-SN
KUVE 25 B SNL KUVE25-B-SNL
KUVE 25 B ZHST SVS KUVE25-B-ZHST-SVS
KUVE 25 WL KUVE25-WL
KUVE 30 B KUVE30-B
KUVE 30 B EC KUVE30-B-EC
KUVE 30 B ESC KUVE30-B-ESC
KUVE 30 B H KUVE30-B-H
KUVE 30 B HL KUVE30-B-HL
KUVE 30 B KT KUVE30-B-KT
KUVE 30 B KT H KUVE30-B-KT-H
KUVE 30 B KT HL KUVE30-B-KT-HL
KUVE 30 B KT L KUVE30-B-KT-L
KUVE 30 B KT S KUVE30-B-KT-S
KUVE 30 B KT SL KUVE30-B-KT-SL
KUVE 30 B L KUVE30-B-L
KUVE 30 B N KUVE30-B-N
KUVE 30 B NL KUVE30-B-NL
KUVE 30 B S KUVE30-B-S
