一、 产品介绍

     该产品主要用于意大利CMOAS公司为中国设计的卷烟生产线上，是CMOAS公司提供的关键件，在CMOAS设计的DM型分料传送装置，MCA系列贮仓式喂料机，SAM系列配叶柜、SAD系列贮丝柜和FIFQ系列堆寻式贮叶柜等烟草生产设备上，作为移动行车电机、电器的供电和电子装置的信号传送最为理想的产品，是各起重机厂不可缺少的配套产品，可与进口导轨产品相互通用，也可作为设备的备用件，广泛适用于铁路道口、港口、货场、卷烟制造等一切移动式行车的输配电系统。

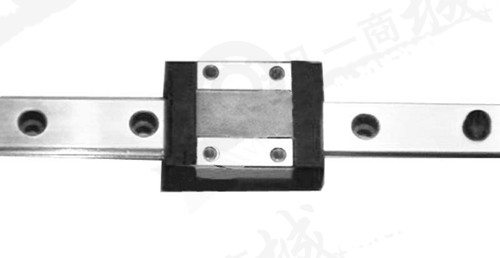

直线导轨

二、 结构特点及工作原理

     1、该套产品由扁平电缆、携带电缆用四轮台车和直线导轨三大部分组成。扁平电缆采用非延燃性材料，可用于户内外和接触油污的场所，具有一定的耐气候性能，与圆电缆比具有弯曲半径小，寿命长等优点。

     轨道采用冷轧钢板一次冷拉成型，以确保轨道截面尺寸的精度，取代了角钢及其它导电方式的不安全，重量大，室内滑线积灰，室外结冰造成线路短路，影响使用的缺点，更具有国内独创特点，轨道单位长度4~6m采用耦合器连接头，可依需扩展到任意长度。

     2、工作原理：扁平电缆的始端（接现场接线盒）固定于导轨的始端固定器上，再根据现场允许运行的空间，间隔适当的长度（1-2.5mm）依次固定在携带电缆的四轮台车上，电缆未端（接用电源）固定在最后一个小车（牵引车）上。通过拔车上的弹簧拔小车往复移动，通过电缆的拖拽（长度如超过20m应考虑原用牵引绳，使电缆免受拉力）作用，带动所有的小车在轧道中任意速度自由滑动，THK导轨安装简便，无需调试，且无触点接触供电等优点，安全可靠。
